厲害了!3D打印助力地鐵設備維修

發布日期:2023-04-07    瀏覽量:0

隨著智能制造技術的不斷發展,3D打印這項“黑科技”被廣泛應用在工業設計、醫療康復、信息系統等行業,已經成為高端制造業的重要代表。然而,很多小伙伴還不太了解這項技術,今天就跟著小編一起來到石家莊地鐵,帶你探究3D打印黑科技!

什么是3D打印?

3D打印,又稱增材制造,即把材料一層層增加、堆疊,最后制作出一個物體。通俗地說,3D打印材料逐層堆積疊加的過程就像蓋房子,你先按照需求設計好房屋圖紙,準備好“建筑材料”,再根據圖紙一步步地建造,最終呈現出成品。

3D打印機是怎樣工作的?

在石家莊地鐵AFC創新工作室(AFC:Automatic Fare Collection system,自動售檢票系統)內擺放著一個體積約一立方米的“黑色匣子”,別看這個“神秘匣子”其貌不揚,它的真實身份就是聲名在外、數字科技的代表——3D打印機。

3D打印原理是基于“分層制造,堆疊成型”的方式實現零件的快速制造。打印主要分為五個步驟:

一是模型掃描。這一步就像蓋房子設計圖紙,用3D掃描儀掃描想打印的零部件,獲得零部件的數據模型,完成初步建模;


圖一 模型掃描


二是模型調整。上一步我們雖然畫出了草圖,但數據不夠精確,需要實際測量零部件,然后使用專業建模軟件對掃描生成的3D模型進行數據調整;

圖二 模型調整

三是模型切片。圖紙畫完了,怎樣讓3D打印機看懂我的設計呢?這就需要將圖紙轉化成打印機能識別的語言。具體方法是使用專業切片軟件設置模型文件的打印參數,并將模型文件轉換成打印機可識別的文件類型;

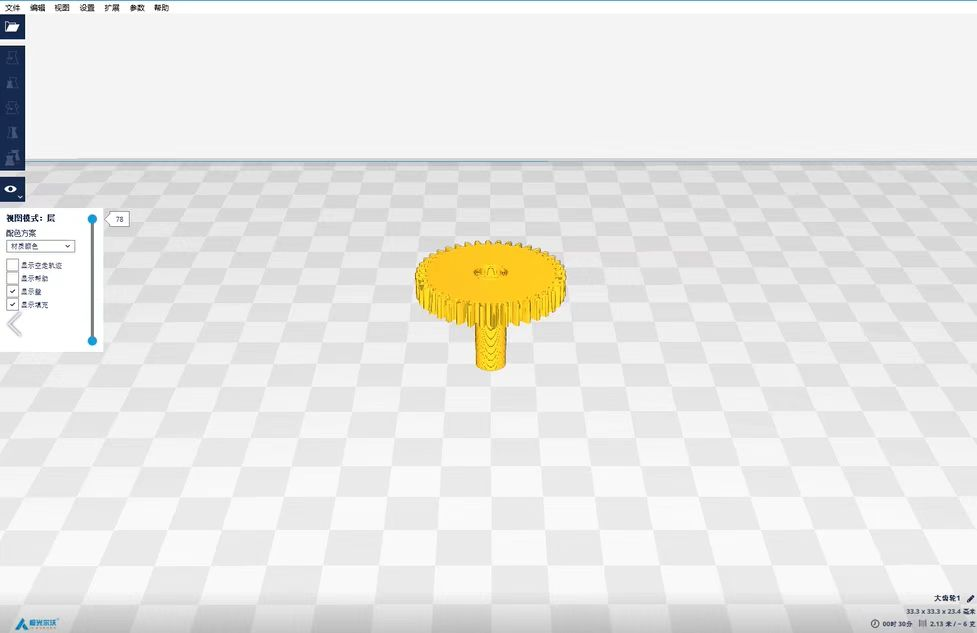

圖三 模型切片



四是模型打印。這就是“蓋房子”階段了,將切片完成的模型文件導入打印機,打印機即可按照設定的參數逐層打印,最后獲得零部件的3D打印實體模型;

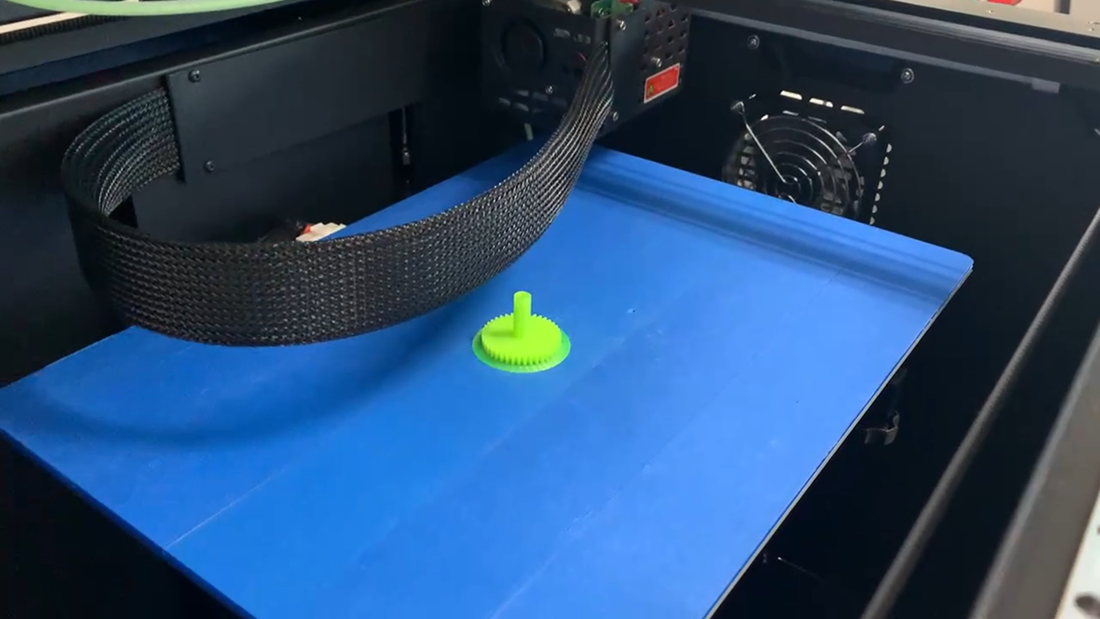

圖四 模型打印

五是模型對比測試。通過對比3D打印零部件和原零部件的精度、強度等參數,判斷打印是否合格。

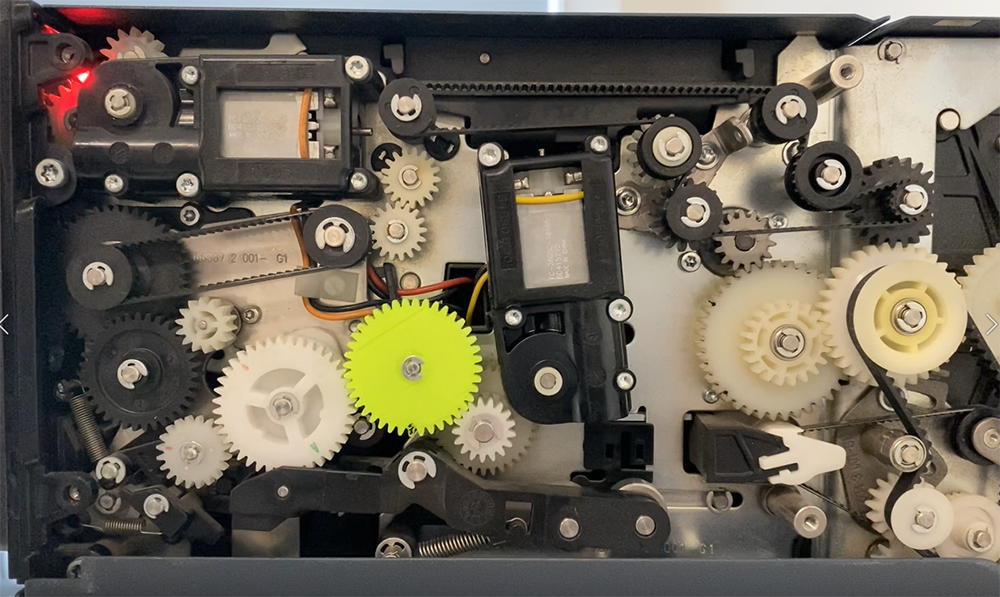

圖五 對比測試

3D打印有什么作用?

說起3D打印的作用,石家莊地鐵運營分公司AFC創新工作室的專業技術人員最有發言權。地鐵使用的設備往往是高度定制化的,零部件損壞后很難從市面上采購到合適的替換件,這就造成了設備維修周期長,成本高的問題。以AFC設備維修為例,采用3D打印技術后非標準零部件維修難的問題迎刃而解,打印出的零部件大小、強度、功能完全達標,甚至可以超過原廠標準。在創新工作室專業技術人員的攻關下,自2022年9月,研制成功并投入設備使用的零部件有6種32個,涉及進口模塊的紙幣單元、硬幣單元,無需定制開模即可快速修復設備故障,節約維修費用約9萬元,保證了AFC設備可靠運行服務,提升了零部件的國產化率,實現了關鍵進口模塊零部件的自主研發制造。

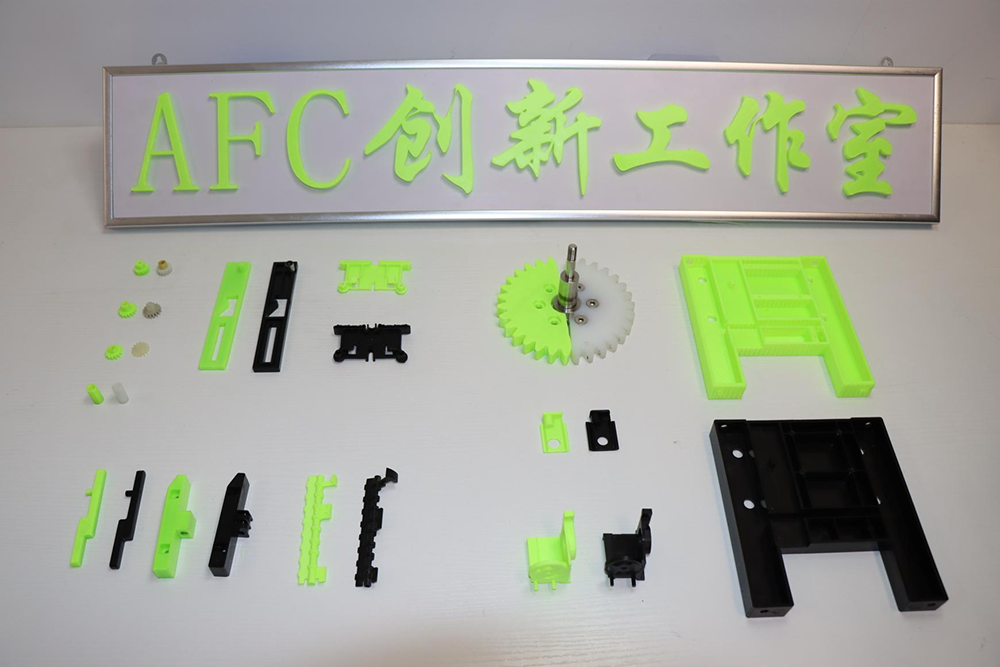

圖六 打印零部件展示

隨著3D打印技術的發展,其軟硬件不斷得到改進,其功能將更加強大。這些發展都將加速3D 打印在公共交通行業的推廣應用,石家莊地鐵運營分公司將依托3D打印技術,持續開展零部件的自主研發制造及適配工作,讓維修保養更加快捷、靈活、經濟、智能。

(供稿人:常鹿儀、吳凱華,審核人:田張夢)
